[01-0052] Кабель витая пара PROconnect UTP 4PR 24AWG, CAT5e бухта 305 м

39 р.
/ м
39 р.
/ м.
- +
В корзину Купить в 1 клик
Бесплатная доставка

Доставка заказов от 3000руб. по Москве в пределах МКАД бесплатна.

За пределы МКАД 500р. (Для адресов далее 5 км от МКАД + 35 руб/км).
Доставка во все регионы РФ от 300р.

Провод Витая пара 4 пары Бухта UTP5e cat медного 305метров

Кабель UTP 4PR 24AWG CAT5e PROCONNECT. Неэкранированная витая пара, материал проводника высокоочищенная бескислородная медь, диаметром 0,48 мм (24 AWG). Материал оболочки – ПВХ (PVC).

ОБЛАСТЬ ПРИМЕНЕНИЯ КАБЕЛЯ:

  • Локальные сети общего назначения.
  • Домашние сети.
  • Сети малого бизнеса.
  • Компьютерные сети.
  • Сети передачи данных.
  • Телефония.
  • Цифровое телевидение.
  • Системы видеонаблюдения (IP-камеры).
  • Системы охраны и контроля доступа.
  • Узкоспециализированные сети (торговое оборудование, складские сети, производственные сети с использованием нестандартного периферийного оборудования, такого как, станки, вариаторы, типографские машины).

Кабель витая пара соединяет и передает сигнал между компьютерами, компьютерами и сервером.

СЕРТИФИКАТЫ:
Использование кабеля регламентирует сертификат соответствия Таможенного Союза (EAC) и сертификат соответствия, отвечающий требованиям нормативных документов ГОСТ 12.2.007.0-75, ГОСТ26415-85.
Кабель витая пара полностью соответствует требованиям стандарта ANSI/TIA/EIA-568-B.2 и международному стандарту ISO/IEC 11801 в редакции 2002 года (издание 2).

ТЕХНИЧЕСКОЕ ОПИСАНИЕ:

  • Кабель имеет 8 (восемь жил), четыре пары (4PR).
  • Материал проводника высокоочищенная бескислородная медь, диаметром 0,48 мм.
  • Изоляция проводника - полиэтилен повышенной плотности (HDPE), диаметром 0,9 мм.
  • Экранирование, UTP – БЕЗ ЭКРАНА.
  • Внешняя изоляция ПВХ - поливинилхлорид (PVC),  толщина 0,5 мм.
  • Общий диаметр кабеля 4,5 мм.
  • Радиус изгиба кабеля минимально выдерживает 8 (восемь) внешних диаметров кабеля.
  • Частотный диапазон 1-100 МГц.
  • Рабочая температура от минус 30 С до плюс 75 C, прокладка и монтаж кабелей должны производиться при температуре не ниже минус 10 С.
  • Упаковка: бухта 305 м. / в коробке две бухты.
  • Срок службы 25 лет.

Обжим UTP 4PR 24AWG CAT5e производится с помощью специального инструмента. Чтобы купить подходящий кабель, инструмент для обжима UTP и другие изделия, добавьте выбранные позиции в корзину, укажите свои контакты. Более подробная информация по телефону.


ередаточные характеристики

Частота Мгц

1

4

10

16

20

31.3

62.5

100

125

Собственное затухание, не более дБ/100м

2

4.1

6.5

8.3

9.3

11.7

17

22

24.9

Переходное затухание между цепями на ближнем конце кабеля (NEXT), не менее, дБ/100м

62

53

47

44

43

40

35

32

-

Защищённость цени на дальнем конце кабеля (FEXT), не менее дБ/100м

61

49

41

37

35

31

25

21

-

Обратные потери (RL), не менее дБ/100м

20

23

25

25

25

23.6

21.5

20.1

-





Электрические характеристики (при температуре 20°C):

-Диапазон частот – до 100МГц

-Сопротивление токопроводящей жилы – не более 96 Ом/км

-Сопротивление изоляции проводника – не менее 5 ГОм/км

-Электрическая емкость пар – не более 56 нФ/км


Существует 2 варианта обжима информационного кабеля.

Вариант 1. Прямое соединение: cоединение сетевой карты с роутером, свичем или хабом (самый распространённый).















Вариант 2. Перекрёстное соединение:  для соединения напрямую двух сетевых плат (компьютер-компьютер).

Так же данный вариант подключения используют для достижения скорости подключения 1 Гбит/с















6. Монтаж

 - При монтаже кабеля витой пары должен выдерживаться максимально допустимый радиус изгиба (8 внешних диаметров кабеля) — При групповом монтаже

 - При монтаже кабеля витой пары должен выдерживаться максимально допустимый радиус изгиба (4 внешних диаметров кабеля) — При прокладке внутри помещения

 - Сильный изгиб может привести к увеличению внешних наводок на сигнал или привести к разрушению оболочки кабеля.

 - Капроновая нить предназначена для продольного разреза изоляции кабеля.

7. Инструмент для обжима кабеля

Кримпер

Предназначен для качественной установки разъемов 8P-8C, 6P-6C, 6P-4C на кабели витую пару и телефонные кабели, а также для быстрой и безопасной зачистки и обрезки кабелей. Его главная задача – закрепить на проводе разъем путем обжима. Внешний вид этих устройств немного напоминает плоскогубцы, но конструктивно они сильно отличаются:

1. Рядом с ручкой имеет нож, предназначенный для обрезки кабеля

2. С помощью специальных отверстий производится обжим разъемов.

Кримпер для обжима PROCONNECT  выполнен из высококачественного материала, что обеспечивает ему долгий срок качественной и бесперебойной эксплуатации. Конструкция этого инструмента имеет ряд особенностей для снижения усилий, необходимых при обжиме. Благодаря специальным рукояткам руки не будут скользить, что также увеличит продуктивность и скорость работы.

8. Схема обжима разъёма 8P8C (RG45)

Обжим витой пары чаще всего делается разъёмом 8P8C, чаще называемым RJ-45.

Технология обжима

  • Надрезать внешнюю оболочку кабеля специальным инструментом (артикулы 12-4042, 12-4201, 12-4052) и снять на длинну 2-3 см.

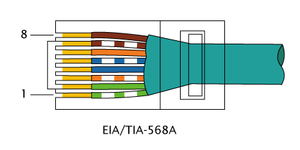

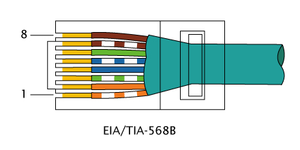

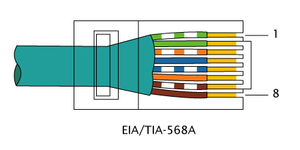

  • Расплести проводники и согласно схемам описанным выше подготовить кабель к обжиму разъёма
  • Выровнять и распрямить концы проводников, а после - обрезать, оставив от оболочки кабеля 12.5-15 мм.
  • Зачищать сами проводники не надо!
  • Зажимая оболочку кабеля одной рукой, другой аккуратно оденьте на кабель коннектор, держа его защелкой вниз и следя, чтобы проводники зашли в коннектор до упора и не перепутались, а оболочка кабеля вошла в корпус.

  • Осталось только аккуратно вставить оконцованный кабель в специальные обжимные клещи (кримпер), плавно, но сильно нажать их 2-3 раза. Убедитесь что проводники и оболочка кабеля не сдвинулись, а ножи равномерно и без загиба вонзились в проводники! Зажимаются не только проводники, но и сама оболочка кабеля. Поэтому следите, чтобы она достаточно заходила в корпус разъёма 8P-8C, как показано на рисунке.

Структурированная кабельная система (СКС) разделяется на несколько подсистем: горизонтальная подсистема, магистральная подсистема 1-ого уровня, магистральная подсистема 2-ого уровня.

Кабельные стандарты  ISO 11801 (международный стандарт)  и TIA EIA 568B (американский национальный стандарт) в горизонтальной подсистеме разрешают использовать только 4-х парные кабели витая пара и волоконно-оптический кабель с многомодовыми и одномодовыми оптоволокнами. В магистральной подсистеме к этому списку добавляется многопарный кабель витая пара.

С 1 января 2010 года вступил в силу Российский стандарт ГОСТ Р 53246-2008 "Информационные технологии. Системы кабельные структурированные. Проектирование основных узлов системы. Общие требования".

В стандарте ГОСТ Р 53246-2008  в пункте 4.1.1.3  при описании кабелей горизонтальной подсистемы сказано следующее: "Кабели горизонтальной кабельной подсистемы состоят из одножильных проводников калибров 22 — 24 AWG в термопластиковой изоляции, сформированных в четыре витые пары, покрытые общей термопластиковой оболочкой, с одинарным экраном из фольги или двойным экраном из фольги и проволочной сетки в качестве дополнительных элементов. Все кабели, построенные на основе симметричной витой пары проводников, имеют волновое сопротивление 100 Ом. Запрещено использование многопарных кабелей на основе симметричной витой пары проводников любой категории".

А в пункте 4.1.1.1 в новом Российском стандарте ГОСТ Р 53246-2008 есть следующая информация: "многопарные кабели на основе витой пары проводников с рабочими характеристиками передачи категорий 3 и 5 могут быть использованы только в магистральных подсистемах СКС для передачи сигналов низкоскоростных приложений (например, аналоговая и цифровая телефония)".

Таким образом Российский стандарт  ГОСТ Р 53246-2008, как и международные стандарты, разрешает использование многопарного кабеля витая пара только в магистральной подсистеме СКС.
